氣動薄膜調節閥在管道分輸站中的應用。-立信隆
在天然氣長輸管線分輸站調壓計量支路中增加氣動薄膜調節閥,利用調節閥進行流量控制,可以有效地實現氣量調配、保護相關工藝設備、抑制喘流等工藝要求,并能緩解峰谷差對分輸站的壓力,這種做法在實踐中取得了較好的應用效果。那調節閥到底有什么重要作用呢,一起往下看下吧。

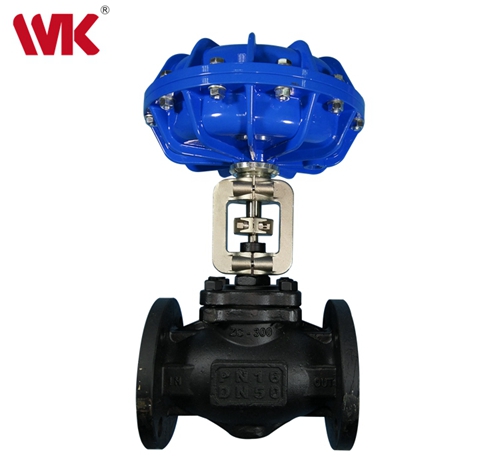

圖1-氣動薄膜調節閥
1.流量控制
就理論而言,調壓閥可以實現對流量的控制,但在實際中卻存在著以下問題:
(1)自力式調節閥以閥前及閥后壓力為條件進行流量調節,其直接參照對象為壓力,難以實現對流量的精確調節。
(2)以調節閥進行流量調節,需對其指揮器重新設定,受工況影響,現場操作難度較大,而且花費時間較長。
(3)在線調整設定調壓閥指揮器的壓力值,易導致瞬間停氣或流量超量程。
(4)受氣體供求關系的影響,調節閥的實際設定值與閥后壓力值不一定相等,當供求關系逆轉時,容易發生事故。用調節閥控制流量,直接調節流通截面,現場操作方便、快捷、安全。
2.減少計量漏失
氣動調節閥輸氣管道各分輸站主要采用標準孔板計量裝置進行貿易結算,由于下游不均衡用氣,因此在輸氣生產中經常會出現流量短時間超量程現象,導致計量漏失。在典型設計中,沒有流量控制手段,發現流量超量程后只能被迫用前后開關閥進行短時間的節流控制,嚴重地影響了開關閥的使用壽命,而且不利于安全生產。在日常輸氣生產中,主管道壓力波動較小。根據經驗,不考慮其它因素的影響,計量支路上調節閥開度與供氣流量有一定的對應關系,可以根據工況調整調節閥,使其保持合適開度,從而抑制流量,避免流量超量程。
3.氣量調配
利用各站的調節閥,調度中心可以動態調整各下游用戶的供氣量,實現對天然氣氣量的統一調配,扭轉下游用戶用多少抽多少的被動局面。

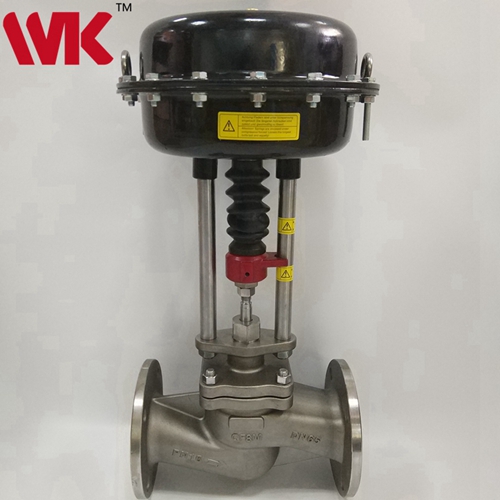

圖2-氣動薄膜調節閥
4.保障間斷供氣
氣動薄膜調節閥對于間斷用氣或用氣量較小的連續用戶,通過供、用氣雙方協商,確定供氣壓力上下限,然后采用間斷供氣方式供氣。在實際供氣過程中,進出站壓差較大,初始供氣時不僅對設備沖擊較大,而且流量會出現短時間超量程,造成計量漏失。為了避免上述問題,可以在打開供氣支路的前后開關閥后,緩慢開啟調節閥至合適位置,在流量不超量程的情況下安全、平穩供氣。
5.抑制喘流
小流量供氣時,經常會出現喘流現象,即流量呈準周期性忽大忽小。分析認為,在小流量段,調壓閥靈敏度下降,容易發生調節瞬時滯后或瞬時過量現象,導致喘流。采用減小流量調節閥開度,抑制調節瞬時過量階段,可以實現對喘流的抑制。

圖1-氣動薄膜調節閥
1.流量控制
就理論而言,調壓閥可以實現對流量的控制,但在實際中卻存在著以下問題:
(1)自力式調節閥以閥前及閥后壓力為條件進行流量調節,其直接參照對象為壓力,難以實現對流量的精確調節。
(2)以調節閥進行流量調節,需對其指揮器重新設定,受工況影響,現場操作難度較大,而且花費時間較長。
(3)在線調整設定調壓閥指揮器的壓力值,易導致瞬間停氣或流量超量程。
(4)受氣體供求關系的影響,調節閥的實際設定值與閥后壓力值不一定相等,當供求關系逆轉時,容易發生事故。用調節閥控制流量,直接調節流通截面,現場操作方便、快捷、安全。
2.減少計量漏失
氣動調節閥輸氣管道各分輸站主要采用標準孔板計量裝置進行貿易結算,由于下游不均衡用氣,因此在輸氣生產中經常會出現流量短時間超量程現象,導致計量漏失。在典型設計中,沒有流量控制手段,發現流量超量程后只能被迫用前后開關閥進行短時間的節流控制,嚴重地影響了開關閥的使用壽命,而且不利于安全生產。在日常輸氣生產中,主管道壓力波動較小。根據經驗,不考慮其它因素的影響,計量支路上調節閥開度與供氣流量有一定的對應關系,可以根據工況調整調節閥,使其保持合適開度,從而抑制流量,避免流量超量程。
3.氣量調配
利用各站的調節閥,調度中心可以動態調整各下游用戶的供氣量,實現對天然氣氣量的統一調配,扭轉下游用戶用多少抽多少的被動局面。

圖2-氣動薄膜調節閥
4.保障間斷供氣
氣動薄膜調節閥對于間斷用氣或用氣量較小的連續用戶,通過供、用氣雙方協商,確定供氣壓力上下限,然后采用間斷供氣方式供氣。在實際供氣過程中,進出站壓差較大,初始供氣時不僅對設備沖擊較大,而且流量會出現短時間超量程,造成計量漏失。為了避免上述問題,可以在打開供氣支路的前后開關閥后,緩慢開啟調節閥至合適位置,在流量不超量程的情況下安全、平穩供氣。
5.抑制喘流
小流量供氣時,經常會出現喘流現象,即流量呈準周期性忽大忽小。分析認為,在小流量段,調壓閥靈敏度下降,容易發生調節瞬時滯后或瞬時過量現象,導致喘流。采用減小流量調節閥開度,抑制調節瞬時過量階段,可以實現對喘流的抑制。
感謝您耐心的閱讀!想了解更多信息可進入立信隆閥門官網newjcxm.cn,昆山立信隆10年專注蒸汽液體閥門研發制造,讓流體運行更穩定,更安全!提供全套閥門的解決方案。我們賣的不止是閥門,我們賣的是閥門的可靠性能!請立即撥打免費咨詢電話400 111 9611
