倒吊桶式疏水閥選擇好了,效率將大大提升!

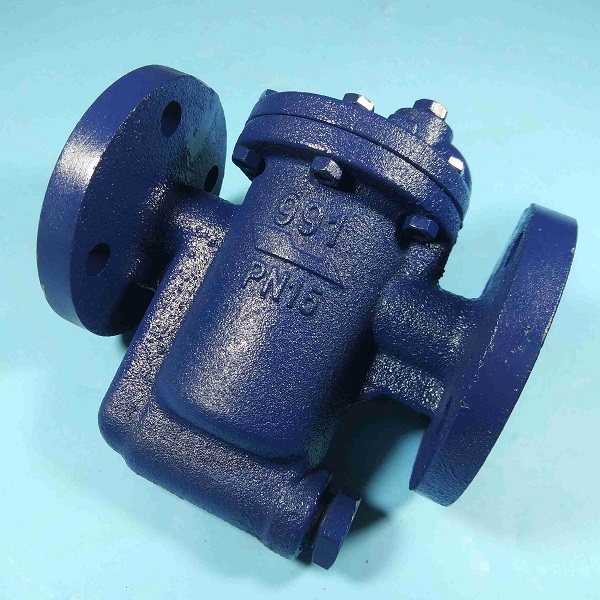

疏水閥有很多種,今天為大家介紹的是倒吊桶式疏水閥。
倒吊桶式疏水閥分為:杠桿倒吊桶式和差壓倒吊桶式(也叫先導倒吊桶式)其原理相似,二者最大的區別是,杠桿倒吊桶式采取的單套開關閉系統,而差壓倒吊桶式(先導倒吊桶式)采取的是雙套開關閉系統,因此差壓倒吊桶式(先導倒吊桶式)相對于杠桿倒吊桶式,相同的體積他的排水量要大,實現了體積小,排量大。
倒吊桶式疏水閥運動步驟共分為四個步,分別為:
一步驟:
冷 車 啟 動 時,倒置桶落 在閥腔底部, 閥座孔開啟, 進入的空氣迅 速排出。
二步驟:
當凝結水進入閥腔 后充滿閥體并浸沒桶 體,并經閥座孔排 出,當蒸汽進入閥腔 后,充滿桶體上部的 蒸汽產生浮力,使桶上浮,帶動杠桿驅使 閥芯關閉閥座孔。
三步驟:
桶體上部部份蒸汽經桶 體的排氣孔排出,聚集在 閥腔頂部,并隨疏水閥的 散熱而凝結,這時倒置桶 的浮力逐漸減少,隨著凝 結水的不斷進入,當桶體下落的力克服了閥座孔前 后的壓差,帶動杠桿和閥 芯打開閉座孔。
四步驟:
閥 座 孔 開 啟 后,凝結水迅 速排出,當蒸 汽再進入進, 重復過程二, 下一循環開始。
倒吊桶式疏水閥運動步驟共分為四個步,分別為:
一步驟:
冷 車 啟 動 時,倒置桶落 在閥腔底部, 閥座孔開啟, 進入的空氣迅 速排出。
二步驟:
當凝結水進入閥腔 后充滿閥體并浸沒桶 體,并經閥座孔排 出,當蒸汽進入閥腔 后,充滿桶體上部的 蒸汽產生浮力,使桶上浮,帶動杠桿驅使 閥芯關閉閥座孔。
三步驟:
桶體上部部份蒸汽經桶 體的排氣孔排出,聚集在 閥腔頂部,并隨疏水閥的 散熱而凝結,這時倒置桶 的浮力逐漸減少,隨著凝 結水的不斷進入,當桶體下落的力克服了閥座孔前 后的壓差,帶動杠桿和閥 芯打開閉座孔。
四步驟:
閥 座 孔 開 啟 后,凝結水迅 速排出,當蒸 汽再進入進, 重復過程二, 下一循環開始。
想了解更多信息可登入立信隆閥門官網,立信隆致力于工業閥門一站式解決方案,10年專注蒸汽液體系統智能化閥門定制,您的流體控制伙伴。
