蒸汽管道疏水閥安裝示意圖及正確安裝方法-立信

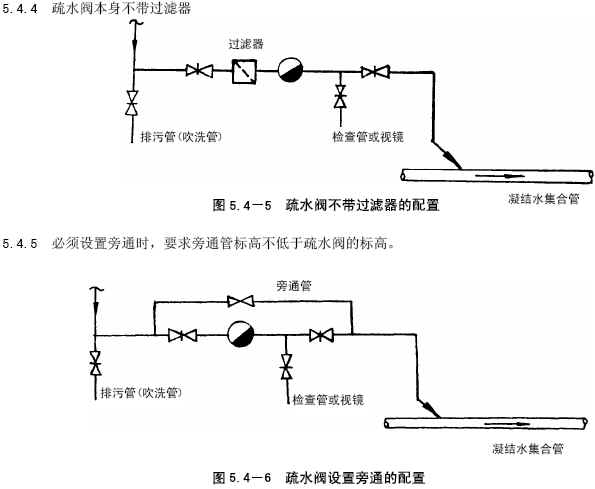

如圖所示:圓里邊一半白一半黑表示疏水閥。
蒸汽疏水閥(簡稱疏水閥)的作用是自動排除加熱設備或蒸汽管道中的蒸汽凝結水及空氣等不凝氣體,且不漏出蒸汽。由于疏水閥具有阻汽排氣的作用,可使蒸汽加熱設備均勻給熱,充分利用蒸汽潛熱防止蒸汽管道中發生水錘。疏水閥安裝是否合適,對疏水閥的正常工作和設備的生產效率都有直接有影響。安裝疏水閥必須按正規安裝要求、才能使疏水閥和設備達到最佳工作效率。
1、在安裝疏水閥之前一定要用帶壓蒸汽吹掃管道,清除管道中的雜物。
2、疏水閥前應安裝過濾器,確保疏水閥不受管道雜物的堵塞,定期清理過濾器。
3、疏水閥前后要安裝閥門,方便疏水閥隨時撿修。
4、凝結水流向要與疏水閥安裝箭頭標志一致。
5、疏水閥應安裝在設備出口的最低處,及時排出凝結水,避免管道產生汽阻。
6、如果設備的最低處沒有位置安裝疏水閥,應在出水口最低位置加個反水彎(凝結水提升接頭),把凝結水位提升后再裝疏水閥,以免產生汽阻。
7、疏水閥的出水管不應浸在水里。(如果浸在水里,應在彎曲處鉆個孔,破壞真空,防止沙土回吸。)
8、機械型疏水閥要水平安裝。
9、蒸汽疏水閥不要串聯安裝。
10、每臺設備應該各自安裝疏水閥。
11、熱靜力型疏水閥前需要有一米以上不保溫的過冷管,其它形式疏水閥應盡量靠近設備。
12、滾筒式烘干(帶虹吸管型)設備選用疏水閥時請注明:選用帶防汽阻裝置的疏水閥,避免設備產生汽鎖。
13、疏水閥后如有凝結水回收,疏水閥出水管應從回收總管的上面接入總管,減少背壓,防止回流。
14、疏水閥后如有凝結水回收,不同壓力等級的管線要分開回收。
15、疏水閥后凝結水回收總管不能爬坡,會增加疏水閥的背壓。
16、疏水閥后凝結水進入回收總管前要安裝止回閥,防止凝結水回流。
17、在蒸汽管道上裝疏水閥,主管道要設一個接近主管道半徑的凝結水集水井,然后再用小管引至疏水閥。
18、機械型疏水閥長期不用,要卸下排污螺絲把里面的水放掉,以防冰凍。
19、發現疏水閥跑汽,要及時排污和清理過濾網,根據實際使用情況勤檢查,遇有故障隨時修理。每年至少要檢修一次,清除里面的雜質。 疏水閥在整個蒸汽系統中被認為是個小配件,但對系統工作和經濟運行影響很大,所以疏水閥的維護和檢修也是至關重要的,只有充分重視疏水閥在生產上的重要作用。勤檢修,使疏水閥經常處在良好的工作狀態下,才能保證達到最佳節能效果和提高經濟效益。
