氣動閥門主要種類

1、氣動V型調節球閥
2、氣動O型切斷球閥
3、扭距式汽缸球閥
4、電磁隔膜閥
5、氣動直行程式隔膜閥
6、電動閥
一、氣動V型球閥
氣動V型球閥的用途與特點
A、用途:是一種直角回轉結構,它與閥門定位器配套使用,可實現比例調節;V型閥芯最適用于各種調節場合,具有額定流量系數大,可調比大,密封效果好,調節性能零敏,體積小,可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。
B、特點:是一種直角回轉結構,由V型閥體、氣動執行器、定位器及其他附件組成;有一個近似等百比的固有流量特性;采用雙軸承結構,啟動扭矩小,具有極好的靈敏度和感應速度;超強的剪切能力。

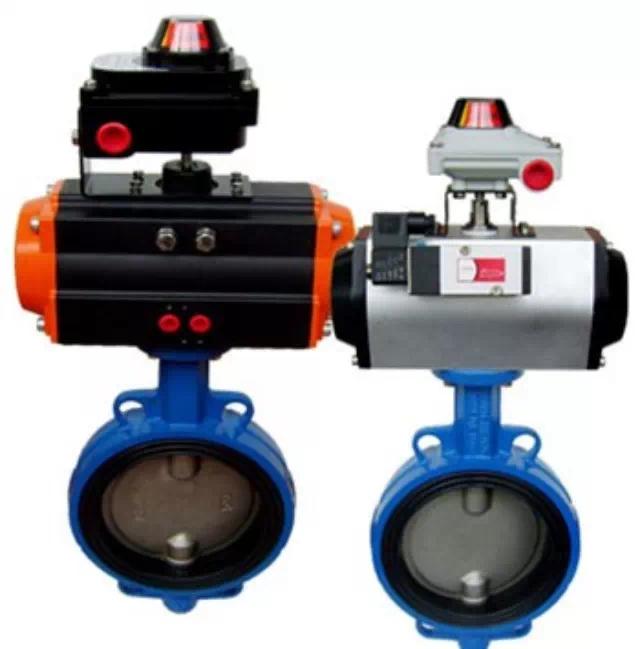

C、氣動活塞執行機構采用壓縮空氣作動力源,通過活塞的運動帶動曲臂進行90度回轉,達到使閥門自動啟閉。氣動活塞執行機構的組成部分為:調節螺栓、執行機構箱體、曲臂、cylinder氣缸體、氣缸軸、活塞、連桿、萬向軸。
D、氣動調節閥的工作原理:氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件,它按控制信號壓力的大小產生相應的推力,推動調節機構動作。閥體是氣動調節閥的調節部件,它直接與調節介質接觸,調節該流體的流量。
